微差压变送器采用压阻式压力传感器芯片，利用基板上的薄膜电阻进行零点校正、零点温度补偿和灵敏度补偿高性能稳定的硅芯片封装，内置处理电路将传感器毫伏信号转换成标准模拟信号或数字信号，与单元仪表或 DCS 系统、PLC 等进行组合构成自控系统，是工业自动化领域理想的压力测量仪表。
产品特点● 集成芯片、宽电压供电、截频设计、抗干扰、防雷击
● 结构精巧、安装方便、高性价比、高稳定性
● 限流、限压、反接保护（限电流输出）
● 精度高、稳定性好、响应速度快
应用场景广泛应用于风管、洁净室、正压送风等场合以及通风系统、消防排烟系统、风机监测、空调过滤系统的过程测量与控制。

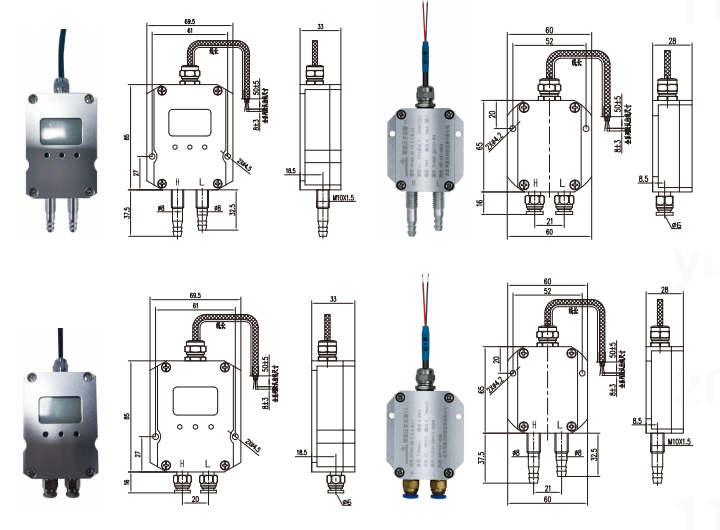

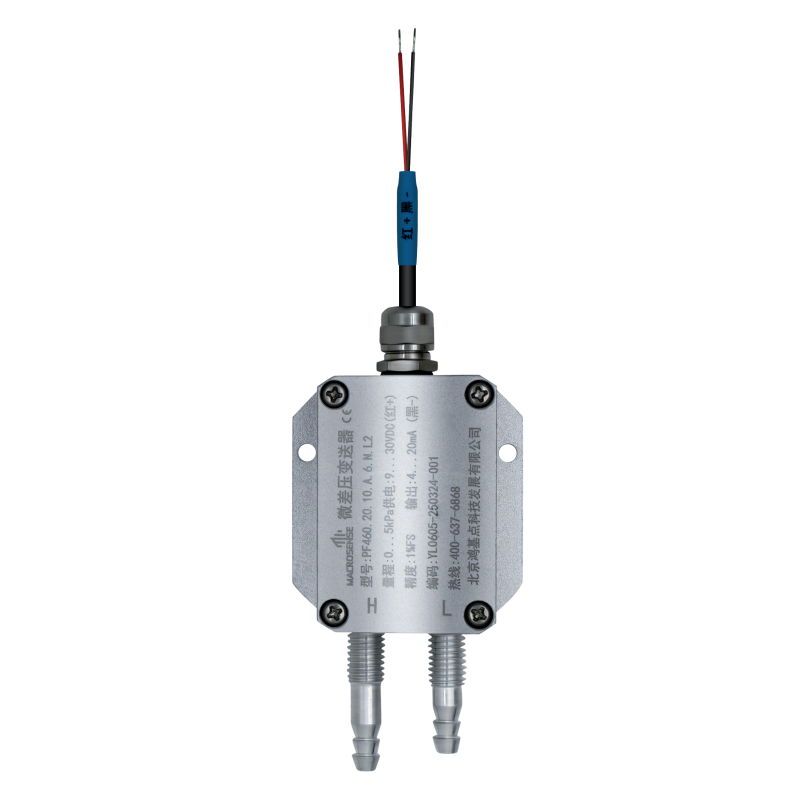

实物图及二维示意图
技术参数压力范围
- 10kPa~0~10kPa
压力方式
差压
过载范围
默认 1.5 倍满量程
爆破范围
爆破压力 3 倍满量程
输出信号
4~20mA 、0~10VDC 、0~5VDC 、RS485、定制
产品精度
0.5%FS 、1%FS
稳定性能
±0.3%FS / 年（量程 ≥ 1kPa）、± 0.5%FS / 年（量程＜ 1kPa）
温度漂移
±0.03%FS / ℃（芯体温度补偿范围内）
供电电压
12~30VDC（推荐供电电压 24VDC）
工作功耗
电流输出 600mW、电压输出 150mW 、485 输出 200mW
响应时间
电流输出 5ms、电压输出 5ms 、485 输出 50ms
响应频率
模拟信号输出 150Hz、数字信号输出 30Hz
绝缘电阻
≥ 200MΩ、500VDC
绝缘强度
500VAC
工作条件
介质温度 - 40~85℃、环境温度 - 40~85℃、环境湿度 0~95%RH（无冷凝无结露）
防护等级
IP65
抗震性能
10g（20...2000Hz）
电气连接
锁线式
测量介质
干燥气体
芯体温度补偿
0~70 ℃
负载特性
电流型负载 ≤ {（Us - 7.5）÷ 0.02（Us = 供电电压）}Ω、电压型负载 ≥ 10k Ω
EMC 电磁兼容性
静电放电 GB/T 17626.2-2018 【合格】
电快速瞬变脉冲群抗扰度 GB/T 17626.4-2018 【合格】
雷击浪涌抗扰度 GB/T 17626.5-2019 【合格】
直流电压跌落抗扰度 GB/T 17626.29-2006 【合格】
工频磁场抗扰度 GB/T 17626.8-2006 【合格】
整体材质
膜 片：硅芯片
过程连接：φ8 宝塔嘴 LY12 铝（接触）、φ6 快接头 铜镀镍（接触）
外 壳：LY12 铝 密 封 件：丁腈橡胶、定制
